過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。目前，我國基本上都采用R406型除污器，該除污器體積小、阻力大，安裝不方便，而且排污時間長、成本高，未能很好滿足廣大用戶的要求。我廠針對以上問題，進行改進制作，研制成這類系列的過濾器，其體積基本相同，內部件全部采用不銹鋼，堅固耐用。該過濾器體積小、濾眼細，阻力小、效率高，安裝檢修方便、成本低，并排氣時間短，對一般小型號者只需5-10分鐘。

一、自動反沖污排污原理：

１、工作過濾

正常工作時，水流轉向閥為開啟狀態。需處理的水通過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。

２、沖洗排污

正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小粒顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即出于水流的作用將粘在過濾器收集段的部分的雜質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。

３、反沖洗排污

反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流速增大，反洗效果好。

二、技術參數

三、性能與特點

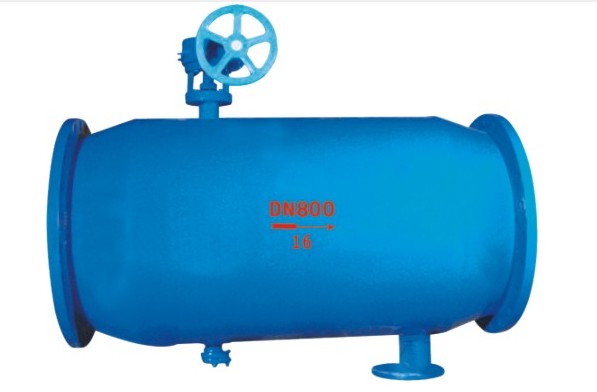

１、ZPG自動沖洗排污過濾器運行管理方便，過濾速度高，沖洗簡單可靠，反沖洗能力強、不需動力、節能。

２、沖洗排污可在全流量下正常工作，既保持系統高的流量，又具有很低的壓力降（小于0.05-0.1m水柱）避免了由于流速低面造成的表面污漬。

３、節能投資運行費用。在安裝過程中不需高旁通管理，減少了旁路三個閥門的投資及安裝費用，直接安裝在管網上，不需任何支撐結構，節省空間。不需拆卸排污，降低了勞動強度，避免了調試和維修過程中的拆卸和排污、省工、省力、省時。

四、安裝、使用、維護

１、直接安裝在產品管道上，不需任何支撐結構，一般靠近被保護的設備前。

２、沖洗可分兩階段進行。一是清洗排污階段，打開排污閥約30秒的時間，根據管內雜質情況定，讓雜質從排污口排出；二是反沖洗階段，排污閥仍打開，開啟水流轉向閥約30秒，將粘附在過濾網上的留物反沖洗排出。

３、該設備無易損件，只定期根據水質進行排污即可。
