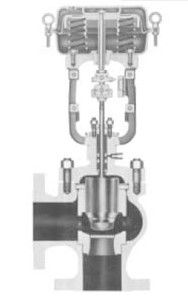

文丘里角型調節閥
  • 文丘里角型調節閥

  • 產品型號 : HAV
  • 產品系列 : 調節閥
CV3000-HAV文丘里角型調節閥閥芯采用上導向結構,閥結構緊湊,壓降損失小,流量大,可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。

詳細介紹



型號: HAV 口徑:
壓力:   材質:

結構特點和應用范圍

      CV3000-HAV文丘里角型調節閥閥芯采用上導向結構,閥結構緊湊,壓降損失小,流量大,可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。
     本產品符合GB/T4213-92。

技術參數和性能指標

閥    體

    型    式    角型單座鑄造球形閥
    公稱通徑    25、40、50、65、80、100、125、150mm
    公稱壓力    ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
    連接型式    法蘭連接:FF、RF、RJ、LG
                法蘭標準:JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接連接:嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
    材    料    鑄鋼(ZG230-450)
                鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
    上 閥 蓋    常溫型(P):-17~+230℃  伸長Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
                伸長Ⅱ型(EⅡ):-100~-45℃  伸長Ⅲ型(EⅢ):-196~-100℃
                注:工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

    閥芯型式    單座柱塞型閥芯
    材    料    不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    20~100、80~240kPa
    供氣壓力    140~400kPa
    氣源接口    Rc  1 4
    環境溫度    -30~+70℃

閥作用型式     氣—關式或氣—開式

附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性    能

    泄 漏 量    小于閥額定容量的0.01%,符合ANSI B16.104-1976Ⅳ級
    回    差    帶定位器:小于全行程的1%
                不帶定位器:小于全行程的3%
    基本誤差    帶定位器:小于全行程的±1%
                不帶定位器:小于全行程的±5%
                注:采用標準的V型聚四氟乙烯填料時

可調范圍       50:1
