結構特點和應用范圍

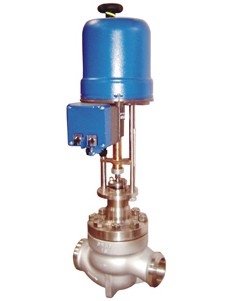

    CV3000-KHCB電動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用電動執行機構，其結構緊湊，輸出力大。
    本產品符合GB/T4213-92。

技術參數和性能指標

閥    體

    型    式    直通鑄造球形閥
    公稱通徑    100～300mm
    公稱壓力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    連接型式    法蘭連接：FF、RF、RJ、LG
                法蘭標準：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
                焊接連接：對接焊BW
    材    料    ZG25 ZG1Cr18Ni9Ti
                ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
    上 閥 蓋    常溫型（P）：-17～+230℃  伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸長Ⅱ型（EⅡ）：整體式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料

閥內組件

    閥芯型式    先導式閥芯
    材    料    17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金

執行機構

    型    式    DKZ系列電動執行機構；361L系列電子式電動執行機構；SKZ系列電子式電動執行機構；PSL系列電子式電動執行機構

    輸入信號    DKZ執行機構: Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
               361L執行機構: 4～20mA·DC、1～5V·DC(輸入電阻250Ω)
               SKZ執行機構: 4～20mA·DC、1～5V·DC
               PSL執行機構: 4～20mA·DC

    電源電壓    DKZ執行機構：220V，50Hz
               361L執行機構：220V，50Hz
               SKZ執行機構：單相控制220V，50Hz
               PSL執行機構：單相控制220V，50Hz；三相控制380V，50Hz

    手動機構    DKZ執行機構：手輪
               361L執行機構：離合式
               SKZ執行機構：手輪
               PSL執行機構：手輪

閥作用型式     電關式或電開式

附    件       定位器、手輪機構、閥位傳送器等

性    能

    泄 漏 量    符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
    回    差    配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
    基本誤差    配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
                注：采用標準的V型聚四氟乙烯填料時

可調范圍       50：1
