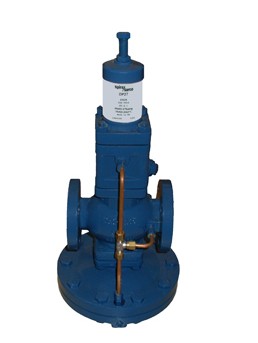

導閥型隔膜式減壓閥
  • 導閥型隔膜式減壓閥

  • 產品型號 : DP27
  • 產品系列 : 減壓閥
  DP27 導閥型隔膜式減壓閥為球墨鑄鐵材質。閥體,主閥閥芯,導閥閥芯閥座,內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。DP27G為軟閥座型號,用于壓縮空氣系統,或其它工業氣體(不適用于氧氣)。DP27減壓閥可在同一主閥體上組合多個導閥,用于實現兩級壓力控制,溫度壓力控制,遠程調控等多種功能。常用規格有DN15∽50,PN1.6/2.5MPa,使用工作溫度DP27≤232℃,DP27G≤120℃,壓力調節范圍(錐形彈簧)0.02∽1.7MPa

詳細介紹



結構特點和用處

  DP27 導閥型隔膜式減壓閥為球墨鑄鐵材質。閥體,主閥閥芯,導閥閥芯閥座,內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。DP27G為軟閥座型號,用于壓縮空氣系統,或其它工業氣體(不適用于氧氣)。DP27減壓閥可在同一主閥體上組合多個導閥,用于實現兩級壓力控制,溫度壓力控制,遠程調控等多種功能。常用規格有DN15∽50,PN1.6/2.5MPa,使用工作溫度DP27≤232℃,DP27G≤120℃,壓力調節范圍(錐形彈簧)0.02∽1.7MPa。


性能指標

灰色區域:示意該產品禁用。
A-D-E:螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB.
A-B-C:法蘭連接 ANSI 150LB。
F-F-E:DP27G最高工作溫度120℃。
G-G:DP27E最高工作溫度是190℃@10barg。
注意:該系列產品的壓力調節范圍是0.2-1.7barg。



主要技術參數

公稱壓力
        PN25
PMA最高允許壓力
A-D-E     25bar g @ 120℃
A-B-C      17.2bar g @ 40℃
TMA最高允許溫度
        232℃ @ 21bar g
TMI最低允許溫度
        -10℃
PMO最大工作壓力
DP27 DP27G   17barg
DP27E      10barg
TMO最大工作溫度
DP27      232℃ @ 21bar g
DP27E      190℃ @ 10bar g
DP27G      120℃ @ 25bar g
TMIO最低工作溫度
         0℃
出口壓力范圍
         0.2-1.7bar g
最高冷態測試壓力
         38bar g

主要零件材料:

零件名稱
        零件材料
閥體 閥蓋
        球墨鑄鐵/WCB
閥座
        2Cr13
閥瓣
        2Cr13
閥桿
        2Cr13
膜片
        316
調節彈簧
        60Si2Mn
主閥彈簧
        50CrVA

流量系數(Cv):

DN
15
20
25
32
40
50
65
80
100
125
150
Cv
2.8
5.5
8.1
12.0
17.0
28.0
45.5
60.1
93.3
146
186

Cv(UK)=Kv × 0.963      Cv(US)=Kv × 1.156

連接尺寸:

DN
L
H1
H
D
15
147
221
133
185
20
154
224
136
185
25
160
235
145
207
32
180
236
156
207
40
200
238
176
255
50
230
246
183
255
65
250
295
200
320
80
310
323
230
350
100
350
340
263
380
125
400
359
306
455
150
450
375
330
500
